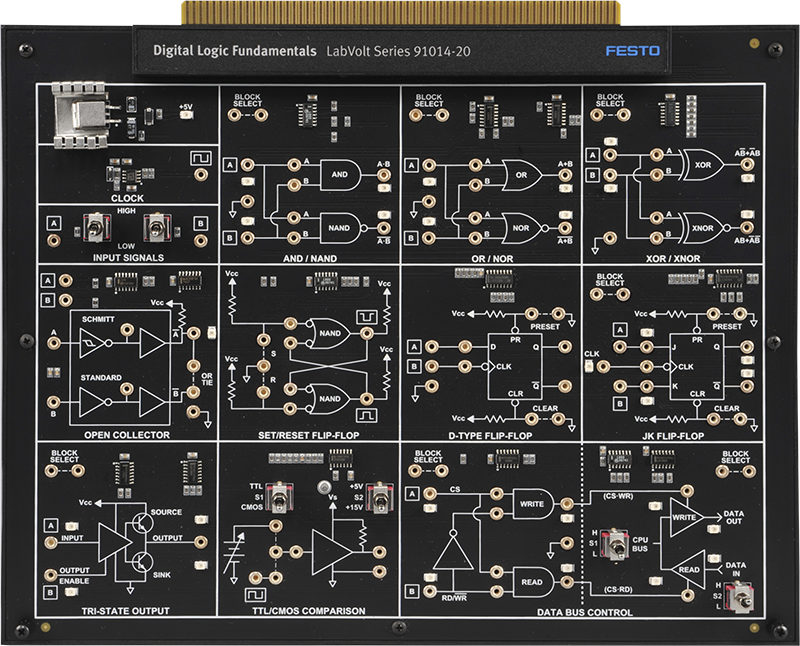

Bao gồm các khối mạch:
- Xung điều khiển Clock
- Các tín hiệu đầu vào
- Mạch Collector hở
- Đầu ra 3 trạng thái
- Mạch AND/NAND
- Mạch Set/Reset Flip-Flop
- TTL/CMOS so với OR/NOR
- Flip-Flop kiểu D
- Điều khiển BUS dữ liệu
- Khối mạch Flip-Flop JK và khối mạch XOR/NOR cho sinh viên hiểu và khắc phục sự cố
Nội dung thực hành:
- Vị trí và nhận dạng linh kiện, khối mạch
- Hoạt động của các mạch cơ bản
- Cơ sở của các đóng vỏ IC
- Các hàm logic AND/ NAND
- Các hàm logic OR/ NOR
- Các cổng hoặc tuyệt đối XOR và không hoặc tuyệt đối XNOR
- Đặc tuyến động của các cổng XOR và XNOR
- Chế độ hoạt động một chiều của NOT và OR TIE
- Các đặc tính truyền của các cổng Schmitt và cổng LS TTL tiêu chuẩn.
- Mạch Trigger SET/RESET
- Mạch trigger kiểu D
--------------Còn tiếp------------------
